Tabla de Parámetros para Láser Diodo 10W: Guía de Corte y Grabado

Si acabas de adquirir un equipo de grabado y estás buscando la configuración ideal para empezar a trabajar sin echar a perder tus materiales, estás en el lugar correcto. Encontrar la combinación perfecta entre velocidad y potencia es el secreto para lograr bordes limpios y grabados definidos.

Esta guía está diseñada específicamente para emprendedores y operadores de talleres que utilizan equipos láser de diodo con una potencia óptica de 10W. Es importante destacar que la tecnología de diodo se comporta de manera distinta a los tubos de gas. Si en tu taller cuentas con un equipo diferente, te invitamos a consultar nuestra tabla de parámetros para corte láser CO2, donde encontrarás los valores adecuados para potencias de 50W, 100W y 150W.

¡Aviso Importante antes de empezar!

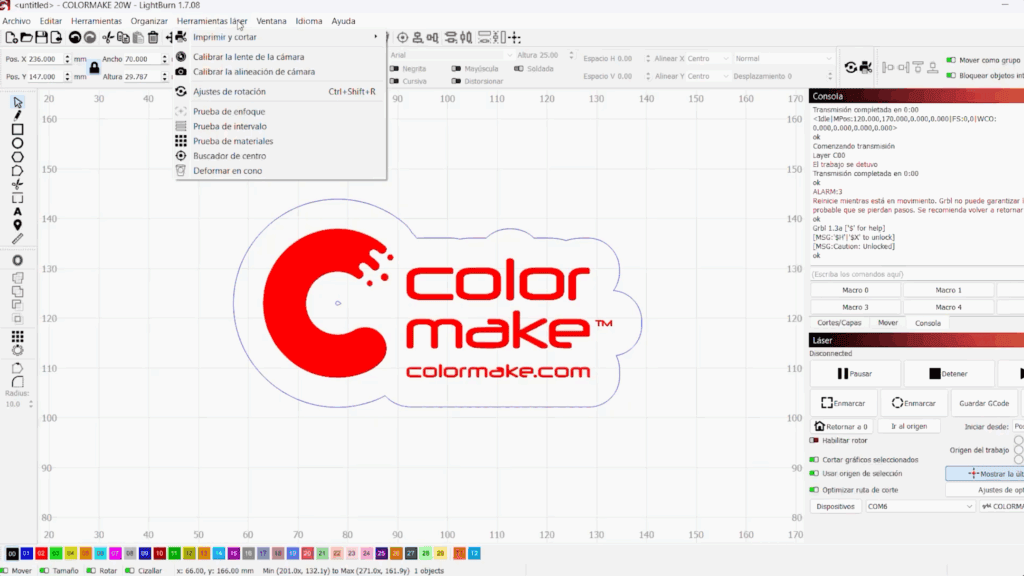

Antes de introducir estos números en tu software de control (como LightBurn o LaserGRBL), ten en cuenta lo siguiente:
Son puntos de partida: Los valores que aquí compartimos son una base confiable, pero no una regla inquebrantable.
Las variables influyen: El resultado final puede cambiar drásticamente dependiendo del enfoque correcto del lente, el tipo y densidad del material (no todo el MDF es igual), el uso de asistencia de aire (Air Assist) y el desgaste general del diodo.
La regla de oro: ¡Siempre realiza una pequeña prueba (Test Cut) en un área sobrante de tu material antes de lanzar la producción de varias piezas!rante de tu material antes de lanzar una producción completa!

¿Qué significan los parámetros de una máquina láser?

Para dominar tu láser diodo de 10W, primero debes entender cómo se comunican las variables en tu software:

• Velocidad (mm/min): Indica qué tan rápido se mueve el cabezal del láser. En equipos de diodo, se suele medir en milímetros por minuto. A menor velocidad, el haz de luz pasa más tiempo sobre el mismo punto, quemando más profundo.
• Potencia (%): Es la fuerza del rayo láser. Un 100% indica la potencia máxima del diodo.
• Pasadas (Pases): Es la cantidad de veces que el láser repetirá exactamente el mismo recorrido. A veces es mejor hacer múltiples pasadas a mayor velocidad que una sola pasada muy lenta (que podría incendiar el borde).
• Intervalo de línea: Es el espacio (en milímetros) entre cada línea que dibuja el láser al grabar. Un intervalo de 0.06 mm a 0.10 mm suele dar resultados de alta resolución.
• Corte vs. Grabado: El corte requiere traspasar el material (alta potencia, baja velocidad, múltiples pasadas), mientras que el grabado solo desgasta la superficie (alta velocidad, potencia moderada a baja, una sola pasada).

Parámetros para corte en láser de diodo 10W

A continuación, te presentamos la tabla de configuración optimizada para traspasar materiales con tu módulo de 10W:

Materiales	Velocidad (mm/min)	Potencia (%)	Pases
MDF 3MM	250	95	2
MDF 5MM	250	95	3
PLYWOOD 3MM	600	85	3
PLYWOOD 5MM	300	95	2
PINO 3MM	300	95	1
CARTÓN SÓLIDO 3MM	300	95	1
CARTÓN SÓLIDO 6MM	200	95	4
ACRÍLICO NEGRO 5MM	100	95	3
CUERO 2MM	300	95	2
PAPEL A4	5000	95	1
CARTÓN CORRUGADO 3MM	700	95	1
CARTÓN CORRUGADO 6MM	250	95	1
PAPEL KRAFT	800	95	1

Parámetros de grabado para láser de diodo 10W

Si lo que buscas es marcar la superficie para personalizar con logotipos, textos o imágenes, guíate con estos valores:

Materiales	Velocidad (mm/min)	Potencia (%)	Intervalo de Línea	Pases	Observaciones
MDF	6000	35	0.06	1
CONTRACHAPADO	6000	35	0.06	1
PINO	6000	35	0.06	1
CARTÓN	6000	20	0.06	1
PAPEL A4	6000	13	0.06	1
PAPEL KRAFT	6000	13	0.06	1
CUERO	6000	17	0.06	1
ACRÍLICO NEGRO	6000	19	0.06	1
CERÁMICA	3000	25	0.06	1
ACERO INOXIDABLE	2000	95	0.06	1
VIDRIO	5000	80	0.06	1
BAMBÚ	6000	35	0.06	1
AZULEJO CERÁMICO	6000	95	0.06	1
BOTELLA ACERO NEGRO	5300	30	0.06	1	Trama Cruzada
BOTELLA ACERO ROJO	6000	25	0.06	1	Trama Cruzada
BOTELLA ACERO BLANCO	5300	30	0.06	1	Trama Cruzada
BOTELLA ACERO ROSA	6000	20	0.06	1	Trama Cruzada
BOTELLA ACERO AZUL NAVY	5300	30	0.06	1	Trama Cruzada
BOTELLA ACERO NARANJA	6000	27.5	0.06	1	Trama Cruzada

¿Cómo hacer una prueba de parámetros?

Errores comunes al usar una tabla de parámetros para láser diodo 10w

Confundir mm/min con mm/s: Las tablas de CO2 usan mm por segundo, mientras que las de diodo suelen usar mm por minuto. Confundir estas medidas hará que tu máquina vaya excesivamente rápido (no grabará nada) o extremadamente lento (incendiará la pieza).

Asumir que todos los colores cortan igual: Un láser de diodo azul de 10W corta fácilmente acrílico negro oscuro, pero rebotará y no cortará acrílico transparente, blanco o azul claro, sin importar qué parámetros utilices.

No limpiar la lente: Una lente con residuos de humo pierde hasta un 40% de su potencia real, haciendo que la tabla de parámetros parezca inservible.

FAQs de corte láser Co2

¿Por qué mi láser de 10W no corta acrílico transparente aunque baje la velocidad? Los láseres de diodo emiten luz en el espectro azul visible. Esta luz atraviesa los materiales transparentes en lugar de ser absorbida por ellos. Para cortar acrílico transparente necesitas uno de nuestros equipos con tecnología láser CO2.

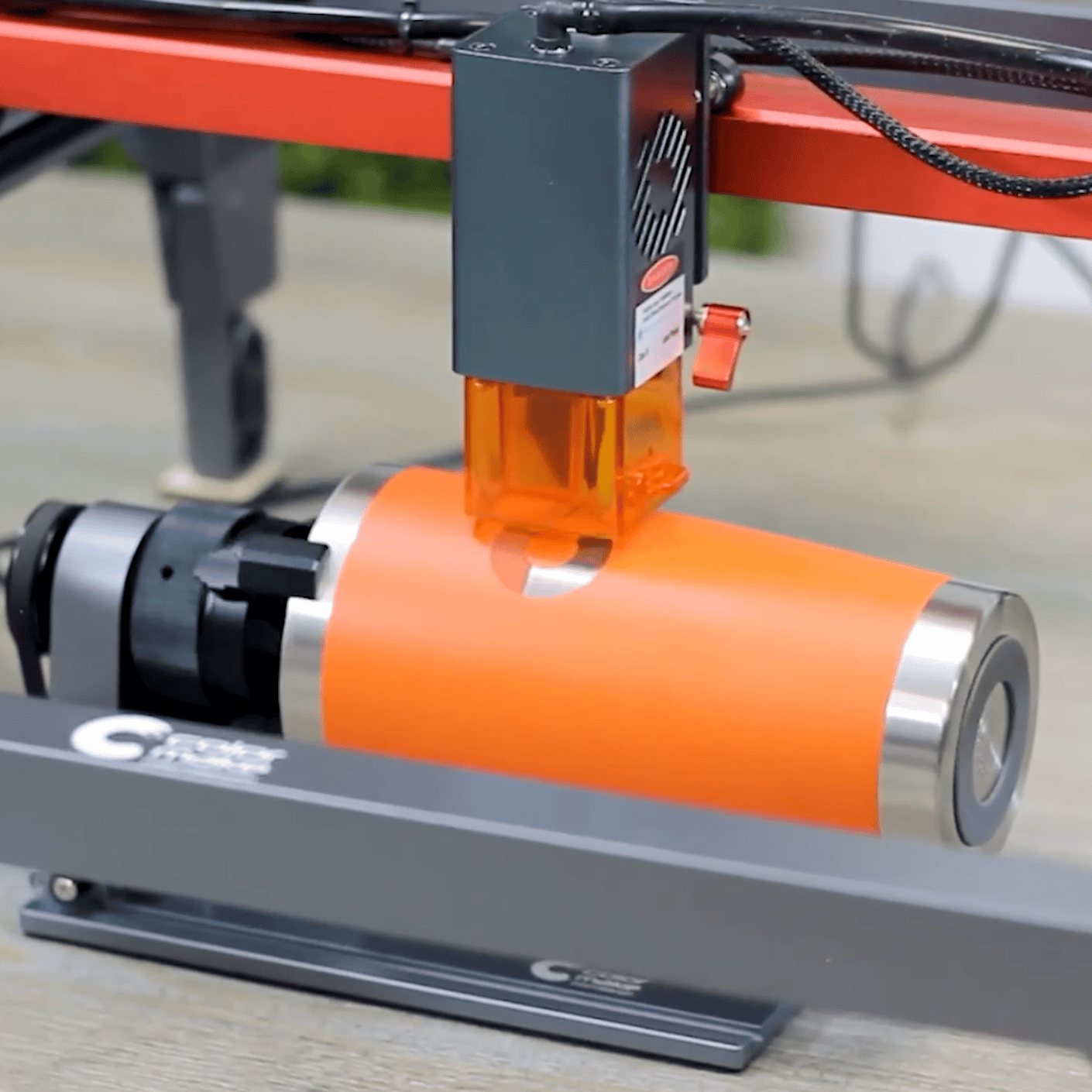

¿Qué significa «Trama Cruzada» en la tabla de grabado? También conocido como «Crosshatch». Significa que el software primero grabará las líneas en un sentido (ej. horizontal) y luego hará una segunda pasada en sentido perpendicular (ej. vertical) para lograr un marcaje más denso y uniforme, ideal para cilindros de acero.

¿Puedo usar el láser siempre al 100% de potencia? En los módulos de diodo modernos es posible alcanzar el 100%, pero trabajar siempre al máximo estrés acelera la degradación del chip emisor. Para prolongar su vida útil, te recomendamos mantener los cortes en un rango del 85% al 95%, compensando con la velocidad o el número de pasadas.
